葉輪不平衡檢測
2025-09-26 北京公司

1. 產品概況

為了追逐更低的度電成本，葉片尺寸越來越大（長度、弦長、重量），風機穩定性對葉片制造、安裝和控制精度更敏感，而這些因素最終通過氣動不平衡反應在對風機振動、載荷和發電量的影響上。根據風機認證規范Guideline for the Certification of Wind Turbines Edition 2010中第4章（4.3.4.1）載荷計算的要求，葉片角度偏差不超過±0.3°。該要求為載荷計算的輸入條件，產生額外的極端載荷和周期性疲勞載荷。如果角度偏差過大，將造成實際載荷超過設計載荷，也會減少疲勞壽命，甚至引發共振帶來災難性事故。

通過近期對風機事故的調研和對一些出現振動大的風機故障分析發現，葉片零度角不準確是引起葉片角度偏差的重要原因。因此如何準確測定在運行風機的葉片零度角顯得十分重要。相關機構調查發現歐洲：73%的機組葉輪不平衡超出標準要求；中國400多臺機組的氣動不平衡檢測，發現50%的機組氣動不平衡存在嚴重問題；某業主3個風電場72臺機組的氣動不平衡，合格率也僅有17.7%，某些機組葉片角度偏差甚至超過8°。造成機組葉輪氣動不平衡的原因多種多樣，其中葉片較零問題是主要原因，其次葉片氣動外形不一致、葉片制造誤差、葉片維修等都會導致葉輪出現氣動不平衡。

2. 系統原理

基于葉片視頻凈空的葉輪不平衡測試系統使用高質量的數字單鏡頭相機和大焦距變焦鏡頭進行光學測量。通過圖像處理程序，從提取的葉尖位置和相關塔架位置確定塔架凈空的像素值。利用相關數學公式和風機相關參數計算出葉尖在塔筒上的投影點，能夠精確計算出機組運行狀態下凈空變化值。利用三支葉片的凈空變化情況獲取機組葉輪不平衡狀態及相關分量。

地面實施的葉片凈空檢測手段就具有了天然的便捷性和精準性，在固定坐標系下可以方便有效的測得葉片凈空結果，保證了較高的分辨率和精度，并且方便易操作，在不同機組和環境下可以重復使用。通過將攝像機放置到塔底的正下方，向上拍取葉片運行的視頻，通過計算標記的葉尖投影點到葉尖點之間的距離，可以獲得實時凈空結果。

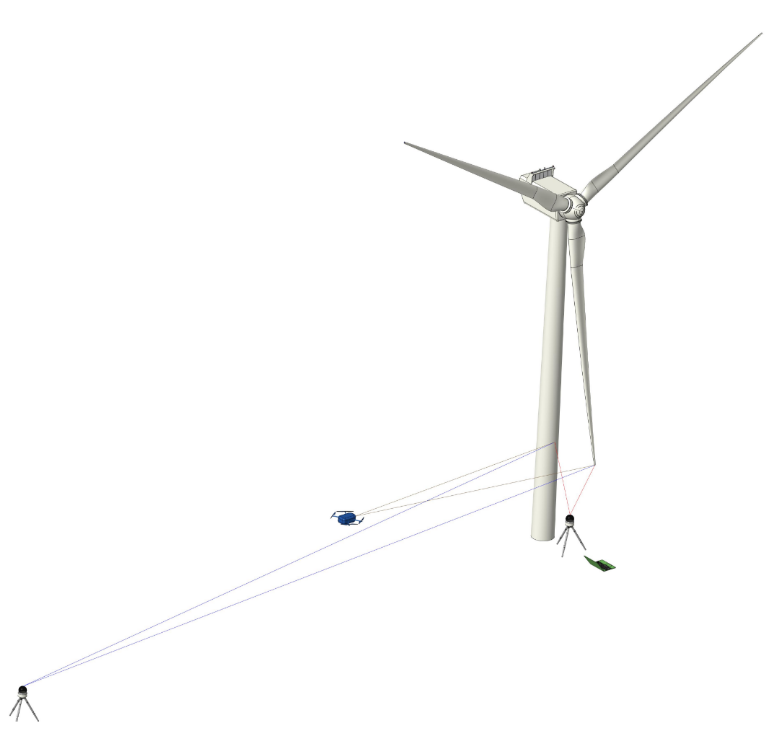

圖1 葉輪不平衡視頻檢測原理

3. 案例介紹

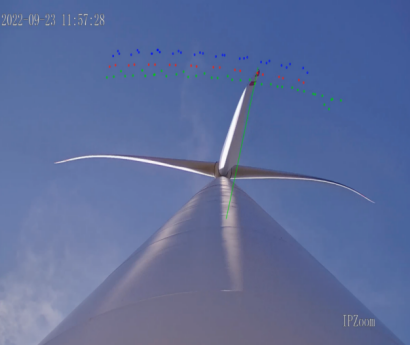

內蒙古包頭某風電場一臺機組頻繁觸發振動故障，我公司派遣技術人員到達現場進行系統測試，對數據進行分析發現機組存在非常大的葉輪氣動不平衡，通過視頻數據能夠明顯看出葉片偏差。如下圖所示。

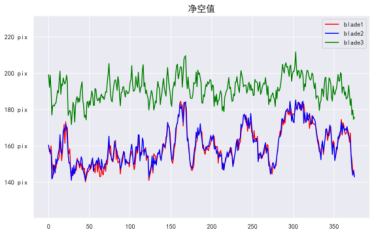

圖2支葉片偏差較大

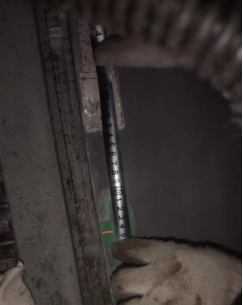

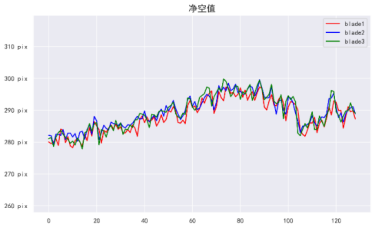

通過對視頻數據分析發現其中一支葉片偏差較大。對葉片進行系統檢查發現葉片零刻度線標識存在較大的錯誤，導致葉片較零異常。檢查發現機組一支葉片零刻度標尺安裝錯誤。零刻度標尺設計安裝位置是0度線與合模縫距離14.9cm，經測量該葉片0刻度線距離約24.5cm，安裝偏差約10cm，安裝角度偏差約6°。對零刻度標尺重新安裝，滿足設計要求，重新安裝零刻度標尺后歸零校準。并對機組重新測試，測試三支葉片數據正常，如圖13和圖14所示。
