產品概述

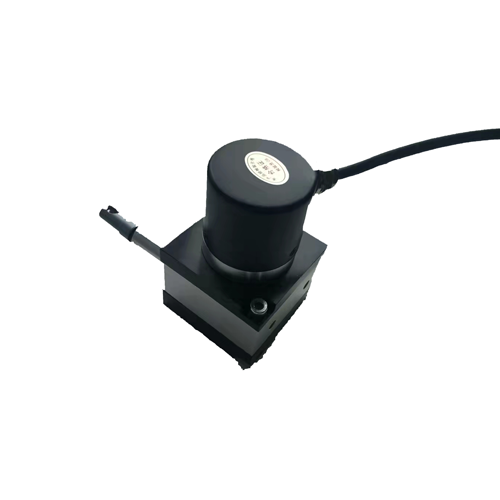

法蘭連接螺栓斷裂預警系統由拉線環、拉線位移傳感器、位移采集儀、若干線束組成。法蘭連接螺栓斷裂預警監測系統通過拉線環將同一法蘭面上的所有螺栓串聯，當其中某一個或者多個螺栓發生斷裂時，拉線位移傳感器可以迅速監測到拉線環發生的較大位移，從而將位移信號發送至位移采集儀，位移采集儀將信號打包處理后，發送給風機監測系統，從而進行預警與提醒。拉線位移傳感器是一款高抗振傳感器，抗振動可滿足10G,工作電壓DC24V，簡單易用，安裝方便。位移采集儀能同時采集本級4路訊號，并匯集下級發來的電信號，一起發至上級接口或至上位機；可實現同時N（N≤3）個采集儀級聯；采集儀數據格式遵循ModbusRTU協議，波特率為19200bps。

系統方案

• 系統由拉線環、拉線位移傳感器、位移采集儀、若干線束組成。對葉根的每一顆螺栓加裝一個卡簧，用于固定每一顆螺栓，使用鋼絲繩串接每一個卡簧，終端連接在拉線式傳感器上。

• 通過拉線環將同一法蘭面上的所有螺栓串聯，當其中某一個或者多個螺栓發生斷裂時，拉線位移傳感器可以迅速監測到拉線環發生的較大位移，從而將位移信號發送至位移采集儀，位移采集儀將信號打包處理后，發送給風機監測系統，從而進行預警與提醒。

• 拉線位移傳感器是一款高抗振傳感器，抗振動可滿足10G,工作電壓DC24V，簡單易用，安裝方便。

• 位移采集儀能同時采集本級4路訊號，并匯集下級發來的電信號，一起發至上級接口或至上位機；可實現同時N（N≤3）個采集儀級聯；采集儀數據格式遵循ModbusRTU協議，波特率為19200bps。

• 三支葉片的拉線式傳感器連接到同一個采集儀上，拉線式傳感器輸出拉線位移數據，采集儀中內置算法，當三個拉線式傳感器數據有一個出現波動時輸出BOOL量報警信號或者三支葉片的拉線位移數據。

• BOOL量報警信號可接入到輪轂變槳系統中，也可以接入到滑環的預留通道中，機艙側接收到數據后將變量接入到機艙控制柜中預留通道，用于主控預警。采集儀需要24V供電接口，輸出DI信號點，高電平表示三支葉根存在斷裂螺栓。
