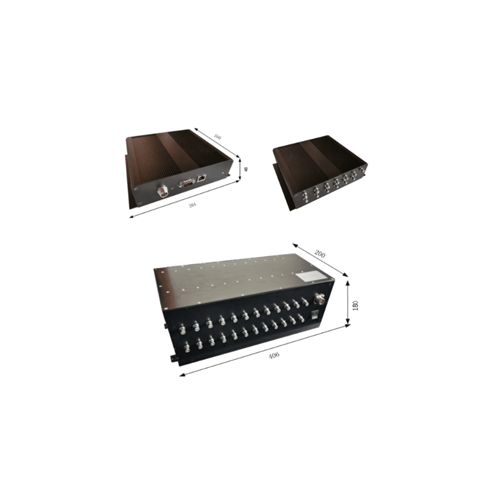

BT-200螺栓超聲預緊力同步監測系統
2022-01-18 張珂
產品概述
BT-200螺栓超聲預緊力同步監測系統采用多路復用的方法，實現一臺主機可實時監測12個測點，軟同步時間戳方案可以實現交變載荷的同步測量，為風力發電機組、水輪機、高鐵等領域的螺栓預緊在線監測提供低成本解決方案。BT-200預緊力同步監測設備采用多路并行方法，實現12測點預緊力高精度同步測量，主要為法蘭等連接結構的連接螺栓載荷高精度同步分析提供解決方案。
產品特點
自帶溫度補償傳感器，可根據溫度自動補償螺栓軸力；
螺栓超聲探頭安裝簡單方便，無需打磨螺栓，適應各種葉根螺栓尺寸；
可配置4G無線模塊，遠程訪問現場螺栓軸力數據和參數設置。
技術參數
參數 | 指標 | 備注 |
超聲通道 | 12路超聲 | 可擴展到更多路 |
溫度通道 | 1路溫度 | 可定制多路 |
聲時分辨率 | 大于30 Ps | |
軸力精度 | 大于3% | 需要標定螺栓 |
傳感器頻率 | 2.5MHz，5MHz | 可定制不同頻率 |
采樣頻率 | 平均1～10Hz | 120Hz采樣率可分配 |
同 步 | 軟同步 | 針對交變載荷 |
接 口 | RS422，RJ45 | 可定制 |
功 耗 | 不大于6W | |
電 源 | 24V | |
無故障工作時間 | ＞ 500000小時 | |
防護等級 | 可定制防護殼 | 根據需要定制 |
工作溫度 | -30℃～＋70℃ |
參數 | 指標 | 備注 |
超聲通道 | 12路超聲 | 可擴展到更多路 |
溫度通道 | 12路溫度 | 可定制多路 |
聲時分辨率 | 大于30 Ps | |
軸力精度 | 大于3% | 需要標定螺栓 |
傳感器頻率 | 2.5MHz，5MHz | 可定制不同頻率 |
采樣頻率 | 1～200Hz | 120Hz采樣率可分配 |
同 步 | 硬件同步 | 針對交變載荷 |
接 口 | RS422，RJ45 | 可定制 |
功 耗 | 不大于80W | |
電 源 | 24V | |
無故障工作時間 | ＞ 500000小時 | |
防護等級 | 可定制防護殼 | 根據需要定制 |
工作溫度 | -30℃～＋70℃ |
